菱镁促凝快干粉
1、理化性能指标

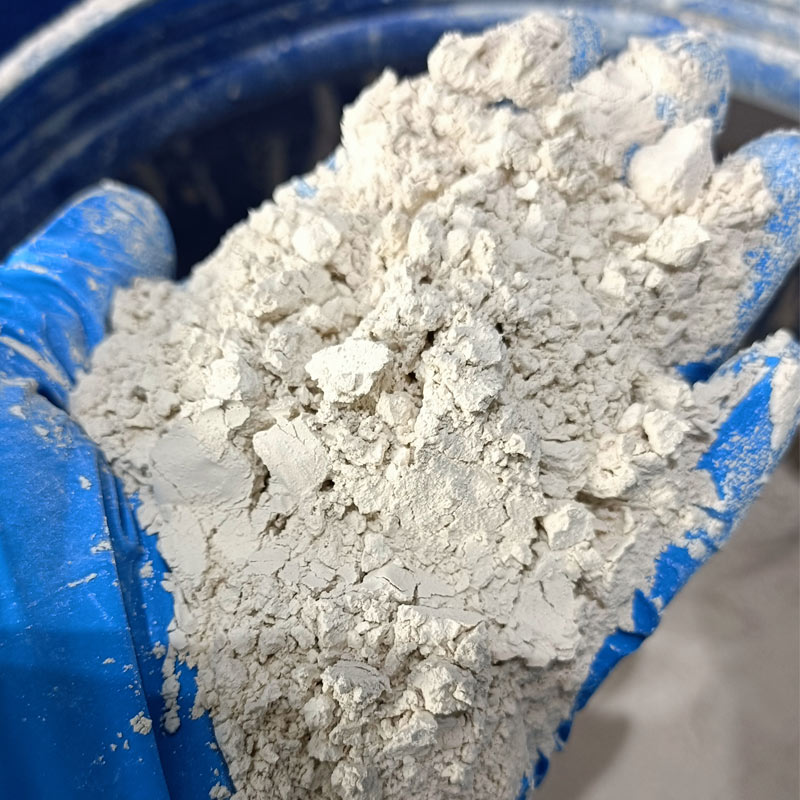

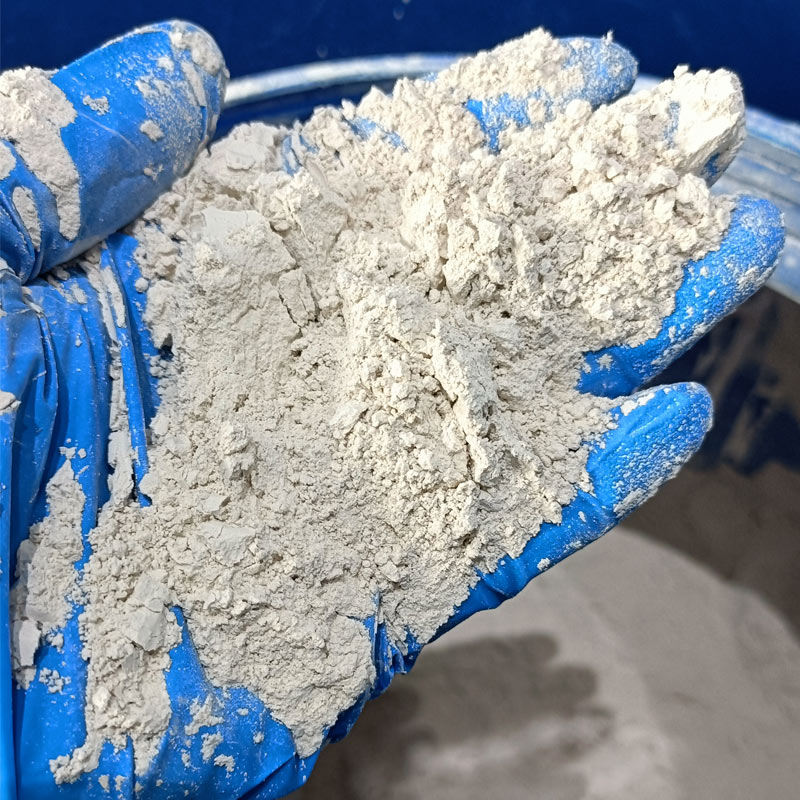

外观：杏黄色粉末；
密度：0.9~1g/cm³

2、功能及原理
    菱镁促凝快干粉是一种新型菱镁水泥改性剂，其中含有大量高活性物质，可在镁基料浆中迅速产生大量的游离碱，生成大量的多核水羟合镁离子，促进轻烧粉的水化。与此同时，镁基促凝快干粉中的活性物质与卤水结合后，释放大量热量，提高料浆温度，进一步促进镁基材料固化速度，达到促凝、快干的效果。

根据制品与添加量的不同，可将脱模时间缩短50%以上。以镁泥花盆为例，添加促凝快干粉之前，需7～8小时，达到脱模指标，常温下以3%加入促凝快干粉后，可3小时顺利脱模。大大增加模具周转效率，提高制品强度，降低制品含水率。
   菱镁促凝快干粉广泛适用于各类镁基制品的生产，包括氯氧镁和硫氧镁基材，如氧化镁防火门芯板、中空净化板、氧化镁匀质板、硫氧镁地板、硅岩板、渗透板、镁泥花盆、茶盘、磨石磨具、氧化镁工艺品等，对后期强度无负面影响。

3、使用方法及注意事项
   使用时，根据气温、氧化镁指标、期望固化脱模时长等要素，建议添加量为轻烧粉的3%~10%，同时适当增加卤水的用量。添加量过大时，料浆反应过快，容易造成制品变形翘曲。购买或者应用时，请与镁嘉图技术人员详细沟通确认。
